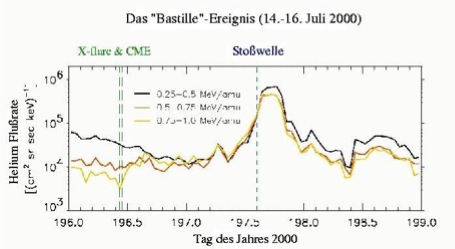

Helium-Flussraten der suprathermalen Teilchen während der Passage der Stosswelle am 15. Juli 2000, gemessen von der Raumsonde SOHO mit dem Flugzeitmassenspektrometer CELIAS/HSTOF. Die Zeit des Flare, des koronalen Massenauswurfs (Coronal Mass Ejection: CME) und der Stosswelle sind mit vertikalen Linien eingezeichnet. Die Helium-Flussrate ist für drei Energiebereiche dargestellt.
Figur modifiziert aus K. Bamert et al., "Charge-to-mass fractionation during injection and acceleration of suprathermal particles associated with the Bastille Day events", in: Solar Wind Ten, AIP Conf. Proc. 679 (2003)
